IEC 68-2-66 試験方法 Cx: 定常湿熱（非加圧飽和蒸気）

序文

この試験方法の目的は、高温・低温および多湿の環境試験室で小型電気技術製品（主に非密閉部品）の耐性を評価するための標準化された手順を提供することです。

範囲

この試験方法は、小型電気技術製品の加速耐湿熱試験に適用されます。

制限事項

この方法は、腐食や変形など、試験片の外部影響を検証するのには適していません。

テスト手順

1. 事前テスト検査

• 試験片は、関連規格に規定されている目視、寸法、機能の検査を受けなければなりません。

2. 標本の配置

• 試験片は、温度、相対湿度、大気圧が実験室の条件下にある試験室に設置されます。

3.バイアス電圧の印加（該当する場合）

• 関連する規格によってバイアス電圧が必要な場合は、試料が熱と湿度の平衡に達した後にのみバイアス電圧を印加する必要があります。

4. 温度と湿度の上昇

• 温度は規定値まで上昇させるものとする。この間、チャンバー内の空気は蒸気によって置換されるものとする。
• 温度と相対湿度は指定された制限を超えてはなりません。
• 試験片上に結露が発生しないこと。
• 温度及び湿度の安定化は1.5時間以内に達成されなければならない。試験時間が48時間を超え、1.5時間以内に安定化が完了しない場合は、3.0時間以内に安定化されなければならない。

5. テスト実行

• 関連する規格に従って、温度、湿度、圧力を指定されたレベルに維持します。
• テスト期間は、定常状態に達した時点で開始されます。

6. テスト後の回復

• 指定された試験期間が経過した後、チャンバーの状態は標準大気状態（1～4 時間）に戻される必要があります。
• 回復中は温度と湿度が指定された制限を超えてはなりません (自然冷却は許可されます)。
• 標本は、さらに取り扱う前に完全に安定させる必要があります。

7. テスト中の測定（必要な場合）

• 試験中の電気的または機械的な検査は、試験条件を変更せずに実行する必要があります。
• 回収前にチャンバーから標本を取り出してはなりません。

8. 試験後検査

• 回復後（標準条件下で 2 ～ 24 時間）、試験片は関連規格に従って目視、寸法、機能検査を受ける必要があります。

---

テスト条件

特に指定がない限り、試験条件は表 1 に記載されている温度と期間の組み合わせで構成されます。

---

テストセットアップ

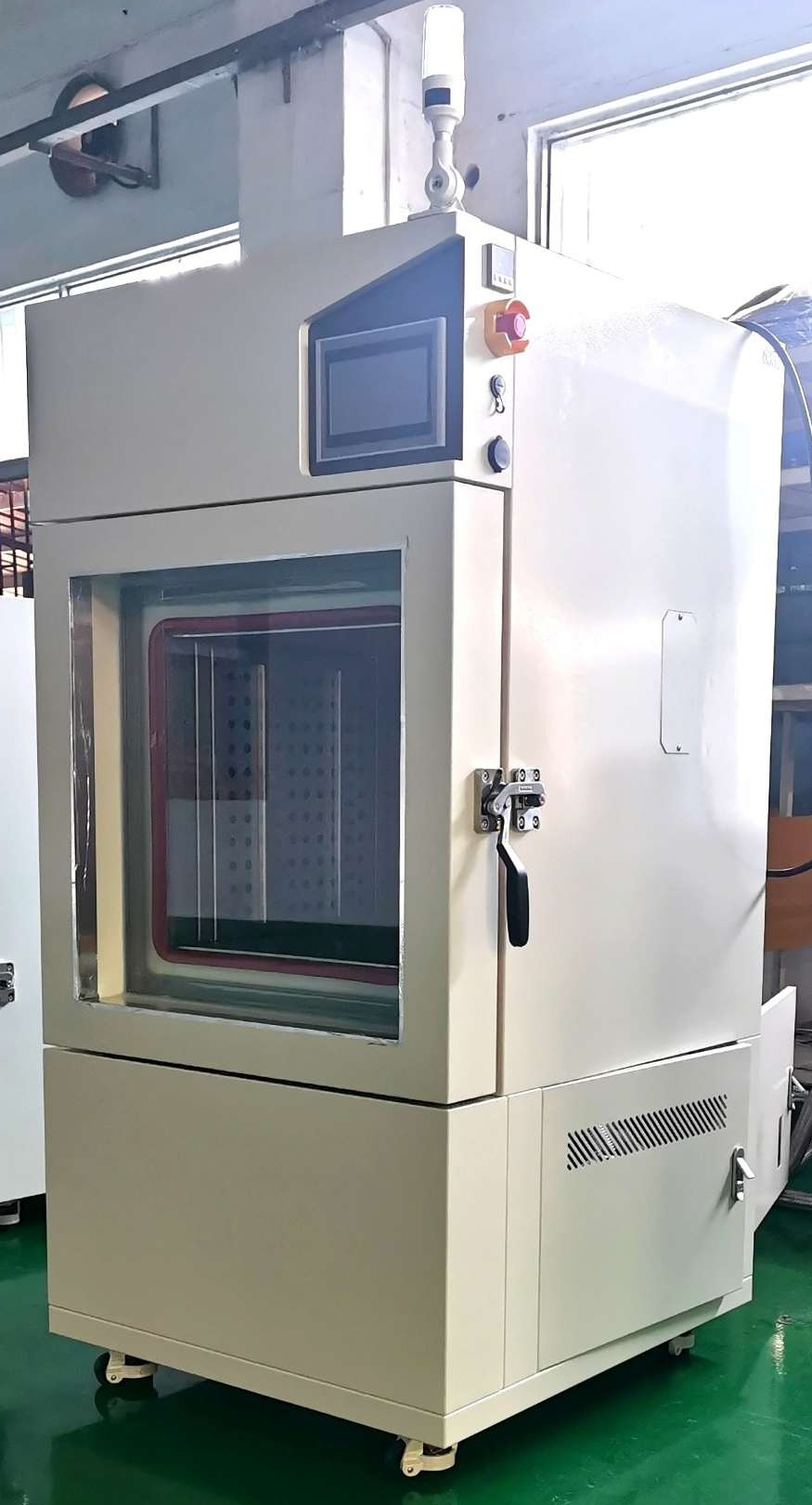

1. チャンバーの要件

• 温度センサーはチャンバー温度を監視するものとする。
• 試験前にチャンバー内の空気を水蒸気でパージする必要があります。
• 凝縮液が標本の上に滴り落ちてはいけません。

2. チャンバー材料

• チャンバー壁は蒸気の品質を低下させたり、試料の腐食を引き起こしたりしてはなりません。

3. 温度均一性

• 総許容誤差（空間変動、変動、測定誤差）：±2°C。
• 相対湿度許容範囲 (±5%) を維持するために、温度上昇/下降中であっても、チャンバー内の任意の 2 点間の温度差を最小限に抑える必要があります (≤1.5°C)。

4. 標本の配置

• 試料は蒸気の流れを妨げてはなりません。
• 直接の輻射熱への曝露は禁止されています。
• 固定具を使用する場合は、試験条件に影響を与えないように、固定具の熱伝導率と熱容量を最小限に抑える必要があります。
• 器具の材料は汚染や腐食を引き起こしてはなりません。

3. 水質

• 蒸留水または脱イオン水は、次の場合に使用してください。
• 23°Cでの抵抗率≥0.5MΩ·cm。
• 23℃でpH6.0～7.2。
• チャンバー加湿器は、水を導入する前にこすり洗いして清掃する必要があります。

---

追加情報

表2は乾燥温度（100～123℃）に対応する飽和蒸気温度を示しています。

単一容器および二重容器試験装置の概略図を図 1 および 2 に示します。

---

表1: テストの厳しさ

| 温度 (°C) | 相対湿度 (%) | 期間 (時間、-0/+2) |

注: 110°C、120°C、130°C における蒸気圧はそれぞれ 0.12 MPa、0.17 MPa、0.22 MPa となります。

---

表2: 飽和蒸気温度と相対湿度の関係

（乾燥温度範囲：100～123℃）

(%RH と飽和温度の追加の列は、元の表に従って続きます。)

---

重要な用語の説明:

「非加圧飽和蒸気」：外部からの圧力が加わらない高湿度環境。

「定常状態」: テスト全体を通じて一定の条件が維持されます。
